一、主要功能：本机适用于橡胶、轮胎、胶管、胶带、鞋底、塑料、薄膜、压克力、FRP、ABS、EVA、PU、铝塑管、复合材料、防水材料、纤维、纺织、电线电缆、纸张、金性箔、带、丝线、弹簧、木材、医药包装材料、胶带等进行拉伸、压缩、撕裂、剥离（90度和180度均可）等力学性能的试验及分析。

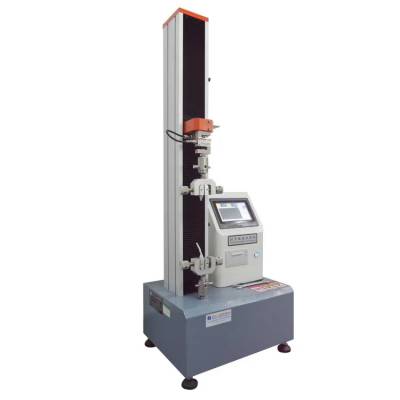

本机是电子技术与机械传动相结合的新型材料试验机，对载荷、变形、位移的测量和控制有较高的精度和灵敏度，该系列机型采用单空间结构，试验空间在下空间，主要适用于试验负荷低于2kN的金属、非金属材料试验，具有应力、应变、位移控制方式，可求出力、抗拉强度、弯曲强度、压缩强度、弹性模量、断裂延伸率、屈服强度等参数。

控制软件介绍 l
软件操作系统语言：简体中文/英文。ll
力值单位：N，KN，Kgf，Lbf，长度单位：mm，cm，in可自由转换；

自动归零：计算机接到试验开始指令，测量系统便自动归零；

显示方式：数据和曲线随试验过程动态显示；

结果再现：试验结果可任意存取，可对数据曲线再分析；

结果对比：多个试验特性曲线可用不同颜色迭加、再现、放大、呈现一组试样的分析比较；

紧急停机：设有急停开关，用于紧急状态切断整机电源；
控制方式：
 计算机软件设定速度、设定负荷断裂（破裂）、运行时间等多种控制方式l
 自动判定材料断裂、压溃等并自动停机，可设定自动返回l
曲线种类：
 荷重-位移，荷重-时间，位移-时间。l
 应力-应变，应变-时间，应力-时间。

  曲线纵横坐标可任意设置。l
可提供的测试资料：
 力量值，力量最小值，断裂值，上下屈服强度、抗拉强度、抗压强度、弹性模量、延伸率、剥离区间值、最小值、平均值等。具有过载，过流，过压，欠压，过速，行程等多重保护。l
 资料结果由目前国标通行之水晶报告格式导出。

二、技术参数：

四、 主要功能特性

　　主控制器采用21世纪进的32位ARM处理器, 处理速度达到奔腾级通用计算机的水平,相比传统的8位单片机测控系统整体性能大大提高,运算速度更快,控制精度更高.

数据采集核心器件采用美国***型超高精度24位AD，采样速率可达2000次/秒,可捕捉到力量的瞬间变化过程,全程不分档分辨力达500000分度。并采用***的6点校准技术进一步提高精度，力量测量精度优于国家0.5级(级)标准。

位移编码器计数采用4倍频技术,使位移分辨力提高4倍,可达0.0005mm。

脉冲和电压两种输出控制方式，可控制具有脉冲或电压控制界面的任意伺服马达、变频马达或直流马达实现平滑无级调速，另还有上升、下降及停止等开关量信号输出可用于直接驱动外部继电器或电磁阀，可用于控制直流电机或气动、液压等动力装置。

***的速度、位移、力量三闭环技术，可以实现***的任意波形控制。

丰富的界面扩展能力：多达4路24位模拟量输入，3路16位模拟量输出，3路脉冲输出，3路AB相光电编码器输入，9路开关量输入，8路开关量输出，1路USB界面，1路RS232界面，1路RS485界面，4种LCD界面，1个并口微型打印机界面，1个串口微型打印机界面，1个8×4矩阵键盘界面。

所有输入输出界面均采用高速光电隔离技术，具备强大的抗干扰能力！

★采用台湾TBI滚珠丝杠，更好的传递精度

传动效***滚珠丝杠副的传动效***达90%～98%，为滑动丝杠副的2～4倍，能高效地将扭力转化为推力。传动灵敏平稳摩擦阻力小、灵敏度好、启动时无颤动、低速时无爬行，可μ级控制微量进给。

定位精度高滚珠丝杠副传动过程中温升小、可预紧消除轴向游隙和初级弹性形变、可对丝杠进行预拉伸以补偿热伸长，故可获得较高的定位精度和重复定位精度。

精度保持性好，滚道形状准确，滚动摩擦磨损极小，具有良好的精度保持性、可靠性和使用寿命。

传动刚度高滚珠丝杠副内外滚道均为偏心转角双圆弧面、在滚道间隙极小的时也能灵活传动。

同步性能好滚珠丝杠副因具有导程精度高、灵敏度好的特点

★采用专业的加工工艺，更好的确保质量

精准的加工工艺，确保横梁与轴承、丝杠的配合，缩小加工上带来的误差，进一步的确保精度

机身采用喷塑处理，所配夹具为正规热处理流程，经久耐用，外形正统

整机底箱内传动机构为同步带传动，与摩擦型带传动比较，同步带传动的带轮和传动带之间没有相对滑动，能够***严格的传动比。但同步带传动对中心距及其尺寸稳定性要求较高。

同步带传动具有带传动、链传动和齿轮传动的优点。同步带传动由于带与带轮是靠啮

合传递运动和动力，故带与带轮之间无相对滑动，能***准确的传动比

本测控系统专为拉力机、压力机、电子万能材料试验机而研制。适用于测定各种材料在拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等状态下的力学性能及有关物理参数。可做拉伸、压缩、三点抗弯、四点抗弯、剪切、撕裂、剥离、成品鞋穿刺、纸箱持压、泡棉循环压缩、弹簧拉压及各种动静态循环测试。

力量-位移曲线图：

测试结果：

多种曲线：

单位选择

编辑公式

添加结果

五、软件突出性特点

1、支持中英文语言界面切换；

2、支持功能导航，用户依据导航界面进入相应的试验功能模块；

3、支持各种金属材料力学性能试验，如金属拉伸、压缩、弯曲、剪切等试验；

4、支持各种非金属材料力学性能试验，如水泥抗压抗折、混凝土抗压、硬质泡沫塑料压缩等；

5、支持扩展试验功能，用户可以自行追加试验项目；

6、独立的开放式试验项目设置模块，可以由技术人员建立试验项目，试验操作员引用试验项目来做试验，大大降低广大试验操作员的业务水平要求和操作难度；

7、试验控制流程化设计，用户查看试验控制步骤一目了然，指令类型丰富；

8、可以修改试验数据名称并可调整试验数据显示顺序，满足用户特殊数据输出要求；

9、支持自定义追加试验数据项；

10、支持自定义追加试验标准和试验数据处理；

11、支持试验数据统计计算（平均数、标准偏差、变异系数）；

12、支持曲线分析；

13、支持试验追溯；

14、支持自定义试验报告，采用Word或Excel电子表格方式，操作方便，设置简单，可以打印或预览；

15、软件拥有各种设备安全和试验安全保护；
